Сильфонний компенсатор – монтаж на трубопровід
Сильфонний компенсатор — це різновид запірної арматури, головне завдання якої – боротися з тепловими та іншими розширеннями та деформацією труб у системі подачі рідин чи газів. Залежно від типу виробу, механізм може компенсувати лінійне розширення, перпендикулярні та паралельні зрушення та інші види деформації. Але щоб система працювала як слід, необхідно, щоб установка компенсаторів на трубопроводі проводилася згідно з усіма вимогами. У цій статті ми розповімо, як правильно провести монтаж цих виробів та що необхідно враховувати під час виконання робіт.
Вибір компенсатора та попередні роботи
Перш ніж приступити до встановлення компенсаторів на теплових мережах або інших об'єктах, потрібно правильно підібрати арматуру та провести попередні роботи. При виборі виробів слід керуватися, по-перше, типом трубопроводу, по-друге, місцем установки (для прямих ділянок труб і поворотів використовуються різні деталі), по-третє – характером експлуатації. Важливо, щоб обрана модель компенсатора могла функціонувати за умов робочих температур і тисків системи, і навіть підходила по діаметру. Ще один важливий параметр, який не можна не враховувати при виборі — здатність компенсації, тобто, на скільки може розширюватися сильфон без негативного впливу на трубопровід.

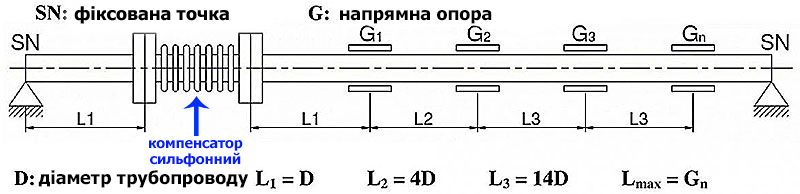

Попередні роботи в основному полягають у підготовці необхідного інструментарію для встановлення. Монтаж сильфонних компенсаторів Ayvaz вимагає інструментів для кріпильних елементів — болтів, гайок (якщо кріплення фланцеве) або зварювальний апарат, якщо кріплення приварне. Ще один важливий момент — вибір місця встановлення деталі. Сильфонний компенсатор повинен кріпитися якомога ближче до однієї з нерухомих опор трубопроводу — в ідеалі, відстань до неї не повинна перевищувати 2Ду. У цьому частота розташування арматури не має перевищувати однієї на дві нерухомі опори системи.
Інструкція з монтажу сильфонних компенсаторів
Оскільки сильфонні компенсатори відносяться до досить крихких деталей, їхнє транспортування перед установкою здійснюється виключно в упаковці від виробника, яка знімається безпосередньо перед монтажем. Перед тим як пристрій буде встановлений на вибране місце, проводиться його розтяжка і фіксується відстань між патрубками — вона повинна відповідати відстані між двома трубами, де буде розташований компенсатор.
Після цього виріб кріпиться до однієї з ділянок трубопроводу, встановлюється в монтажний пристрій, розтягується до іншої частини системи та закріплюється на стику. Потім пристрій демонтується, поверх деталі кріпляться кожухи та теплоізоляція. Завершальний етап установки компенсатора — проведення гідравлічних випробувань, т.зв. опресування труб з метою перевірки нормального функціонування системи, відсутності протікання.
Для того, щоб система мала довгий термін служби, існують певні правила встановлення сильфонних компенсаторів, яких обов'язково потрібно дотримуватись при виконанні робіт:
- Труби та арматура повинні знаходитися на одній осі.
- Фланці мають бути перпендикулярні до осі трубопроводу.
- При проведенні робіт слід виявляти максимальну обережність — тонкі деталі сільфону легко пошкодити при приварюванні або інших видах установки.
- Температура навколишнього середовища під час монтажу має контролюватись. Вона не може виходити за межі номінального температурного діапазону виробу. Також температура повинна враховуватися під час проведення випробувань системи після встановлення сильфонних компенсаторів. З іншого боку, враховують силу тертя, коефіцієнт температурного розширення тощо.
- Номінальний тиск у системі має бути меншим або дорівнювати робочому тиску деталі і не може його перевищувати.
Важливо знати: Для монтажу сильфонних компенсаторів Ayvaz повинні допускатися лише робітники, які мають відповідну підготовку та досвід роботи з аналогічними виробами.
