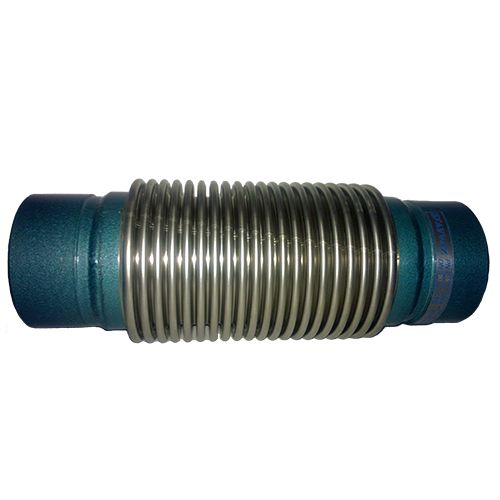

Компенсатор сильфонный осевой под приварку

Сильфонные компенсаторы используются в различных системах с целью нивелирования перепадов давления, периодически возникающих в трубах. Осевой сильфонный компенсатор Ayvaz под приварку применяют, чтобы поглощать возникающее тепловое и механическое расширение труб по их оси. Данная деталь монтируется между неподвижными опорами с помощью сварки, обеспечивая надежную защиту трубопровода от аварий и других повреждений. Кроме того, устройство может поглощать вибрацию и акустические шумы, обеспечивая стабильность работы системы.

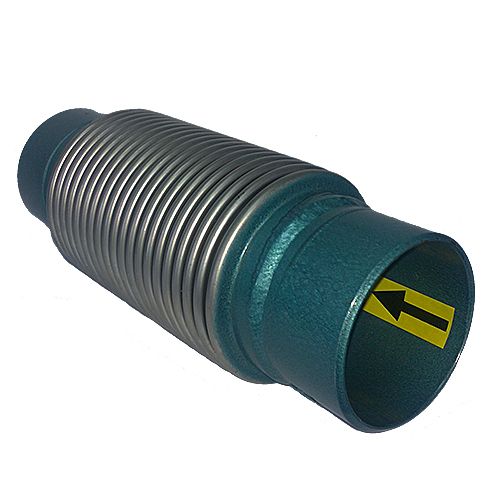

Выпускается компенсатор в широком диапазоне размеров с диаметром ДУ от 32 до 500 мм. Внутренняя вставка в устройстве может быть 30 или 60 мм. Эффективная площадь воздействия — 16-984 см2. Изготавливаются компенсаторы из высококачественных материалов: сильфон из нержавеющей стали, фитинги — из нержавеющей или высокоуглеродистой. Номинальное давление — 16 bar (по заказу изготавливается запорная арматура, выдерживающая до 25 бар). Диапазон рабочих температур — от -196 до + 600 градусов (зависит от материалов изготовления). Компенсаторы могут применяться в трубопроводах различного назначения: для воды, других жидкостей, газов.

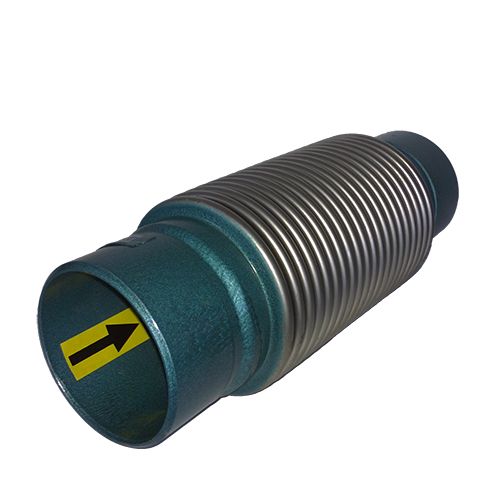

Смотрите видео на компенсатор сильфонный приварной со вставкой L60

Описание сильфонного компенсатора под приварку

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401.

• Материалы: Сильфоны и втулки из нержавеющей стали в соответствии с DIN 1744, фитинги изготавливаются из углеродистой или нержавеющей стали. Гофра из нержавеющей стали AISI 321. Изготовление из других материалов по запросу.
• Номинальный диаметр: DN 25 (1") – DN 2600 (104").
• Давление: Pn 16 бар. Pn 25 бар и выше — под заказ.
• Диапазон температур: в зависимости от материала — от -196 °С до + до 600 °C.
• Применение: все виды теплового и механического расширения трубопровода.

Размеры приварного компенсатора
