Компенсатор сильфонный осевой фланцевый
- Номинальный диаметр: Ду 50.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 65.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 80.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 100.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 125.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 150.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 200.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 250.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.
- Номинальный диаметр: Ду 300.
- Внутренняя вставка 60 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +20/-40 мм.

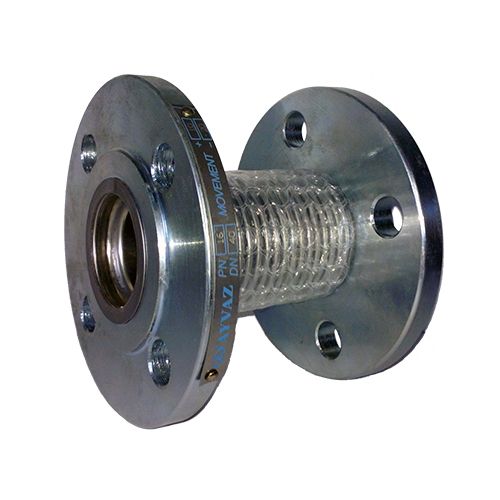

- Номинальный диаметр: Ду 25.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 32.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 40.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 50.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 65.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 80.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 100.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 125.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 150.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 200.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 250.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.
- Номинальный диаметр: Ду 300.
- Внутренняя вставка 30 мм.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: +10/-20 мм.

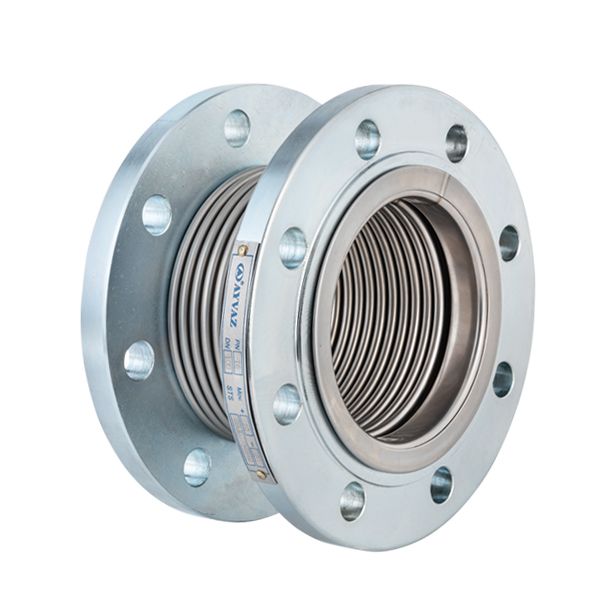

- Номинальный диаметр: Ду 25.
- Макс. давление: Ру 16 бар.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: -20/+10 мм.
- Номинальный диаметр: Ду 32.
- Макс. давление: Ру 16 бар.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: -20/+10 мм.
- Номинальный диаметр: Ду 40.
- Макс. давление: Ру 16 бар.
- Корпус: нержавеющая сталь.
- Фланцы: углеродистая сталь.
- Смещение: -20/+10 мм.
Сильфонные компенсаторы используют в различных системах подачи воды и газов для защиты от повреждений. При температурных или других колебаниях они могут компенсировать возникающие расширения, предотвращая аварии. Фланцевый сильфонный компенсатор Ayvaz – это надежная и проверенная запорная арматура с продолжительным сроком эксплуатации и доступной ценой. Данная разновидность механизма монтируется с помощью фланцевого соединения, считающегося одним из самых надежных. Устанавливаются компенсаторы между неподвижными опорами по направлению оси трубы.
Стандартное смещение для деталей составляет 30 и 60 мм, но под заказ компания «Ayvaz» может изготовить и другие варианты. Также опционально компенсатор может быть оснащен втулкой, чтобы сделать поток более однородным. Материалы, а следовательно – и характеристики изделия, могут отличаться в зависимости от требований: так, диапазон рабочих температур составляет -196…+600 градусов Цельсия, давление – до 16 атм. (увеличение под заказ). Размеры сильфонной детали без вставки составляют 25-250 мм при осевом смещении 30 мм. Рабочий диаметр для изделия со вставкой L30 от 25 до 500 мм, а для L60 – от 50 до 500 мм. Компенсаторы могут применяться в трубопроводах любого типа – для воды, различных жидкостей, а также для газов.
Видео обзор на компенсатор сильфонный Ayvaz со вставкой L60
Особенности осевого сильфонного компенсатора Ayvaz
- Соединения: подвижный фланец, фиксированный фланец.
- Конструкция: проектирование и производство: основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401.
- Материалы: сильфоны и втулки из нержавеющей стали в соответствии с DIN 1744, фитинги изготавливаются из углеродистой или нержавеющей стали. Изготовление из других материалов по запросу.
- Номинальный диаметр: DN 25 (1 ") – DN 2600 (104").
- Номинальное давление: PN16; остальное давление под заказ.
- Диапазон температур: в зависимости от материала — от -196 °С до + до 600 °C.
Применение
Все виды теплового и механического расширения трубопровода.
