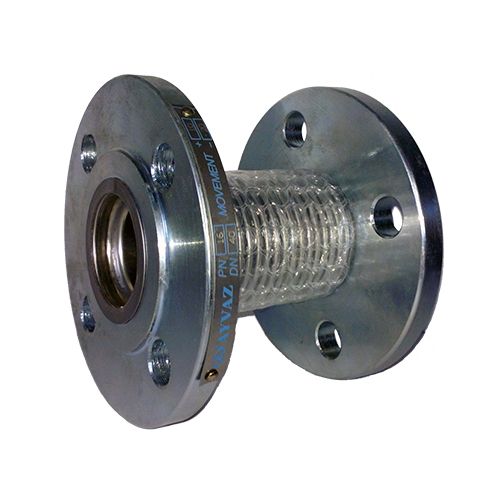

Компенсатор сильфонный фланцевый Ayvaz Ду 300 со вставкой L30

Компенсатор сильфонный фланцевый Ayvaz Ду 300 со вставкой L30 применяется для компенсации тепловых и механических расширений труб вдоль их оси и предотвращает аварии на трубопроводе. Данная конструкция оснащена подвижными фланцами.

Внутренняя вставка длиной 30 мм изготовлена из нержавеющей стали и используется для выравнивания потока рабочего вещества и защиты сильфона.

Компенсатор устанавливается между неподвижными опорами с помощью фланцевого соединения. Направление потока должно совпадать с направлением стрелки, размещенной на внутренней вставке.

Особенности фланцевого сильфонного компенсатора Ayvaz со вставкой L30:

• Гофра (сильфон) изготовлена из нержавеющей стали AISI 321.
• Внутренняя вставка из нержавеющей стали AISI 321.
• Диапазон смещения вдоль оси 30 мм (-20/+10).
• Фланцы изготовлены из углеродистой стали St 37-2 с хромовым покрытием.

Скачать технические характеристики в PDF

Размеры компенсатора со свободными фланцами со вставкой L30
