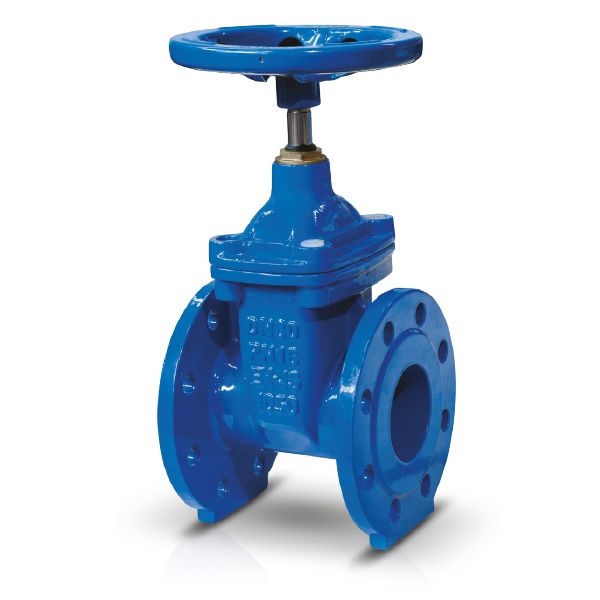

Задвижка с обрезиненным клином Ayvaz GTK-16 (GTK-18)
- Номинальный диаметр: Ду 40.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 50.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 65.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 80.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 100.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 125.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 150.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 200.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 250.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
- Номинальный диаметр: Ду 300.
- Макс. давление: Ру 16 бар.
- Корпус: чугун.
- Клин: чугун+EPDM.
Задвижка с обрезиненным клином Ayvaz GTK-16 (GTK-18) с невыдвижным штоком имеет покрытый резиной диск для обеспечения необходимой функции уплотнения. Этот тип задвижек был разработан для предотвращения проблем, таких как коррозия, утечка, а также для экономии пространства благодаря своей компактной конструкции.
Задвижка с невыдвижным шпинделем, благодаря наличию нарезного стержня, способствует движению затвора вверх-вниз. Данный тип задвижек является предпочтительным, когда необходимы минимальное ограничение и прямая линия потока.
Смотрите видео на клиновую задвижку Ayvaz GTK-16
Характеристики задвижки GTK-16 (GTK-18)
- Номинальный диаметр: Dn 40 - 400 мм.
- Корпус: высокопрочный чугун GGG 40.3.
- Материал диска: чугун покрытый каучуком EPDM.
- Прокладки крышки и штока: NBR.
- Соединение: фланцевое.
- Макс. рабочая температура 110 °C. 80 °C для GTK-18.
- Макс. рабочее давление 16 бар.
Размеры задвижки с обрезиненным клином Ayvaz GTK-16 (GTK-18)
| Условный диаметр Ду | Монтажная длина, мм |
|---|---|
| 40 | 140 |
| 50 | 150 |
| 65 | 170 |
| 80 | 180 |
| 100 | 190 |
| 125 | 200 |
| 150 | 210 |
| 200 | 230 |
| 250 | 250 |
| 300 | 270 |
Область применения задвижки с обрезиненным клином Ayvaz GTK-16 (GTK-18)
Задвижки с невыдвижным шпинделем используются во многих отраслях промышленности, таких как:
- химическая промышленность;
- пищевая промышленность;
- нефтехимические заводы;
- электростанции;
- системы водоснабжения;
- металлургия;
- энергетическая система.
