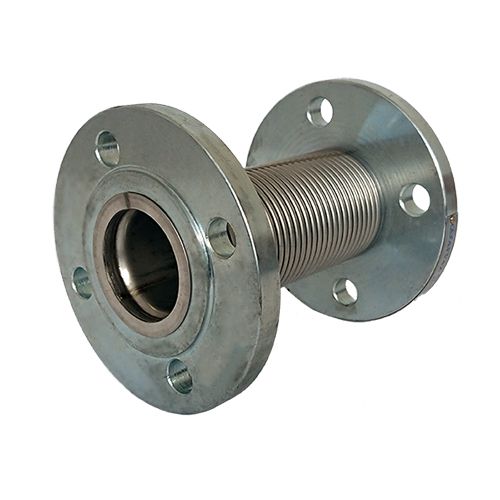

Компенсатор сильфонный фланцевый Ayvaz Ду 80 со вставкой L60

Компенсатор сильфонный осевой фланцевый Ayvaz Ду 80 со вставкой L60 применяется для компенсации тепловых и механических расширений труб вдоль их оси и предотвращает аварии на трубопроводе. Данная конструкция оснащена подвижными фланцами.

Внутренняя вставка длиной 60 мм изготовлена из нержавеющей стали и используется для выравнивания потока рабочего вещества и защиты сильфона.

Компенсатор устанавливается между неподвижными опорами с помощью фланцевого соединения. Направление потока должно совпадать с направлением стрелки, размещенной на внутренней вставке.

Смотрите видеообзор на компенсатор сильфонный Ayvaz со вставкой L60

Особенности фланцевого сильфонного компенсатора Ayvaz со вставкой L60:

• Гофра (сильфон) изготовлена из нержавеющей стали AISI 321.
• Внутренняя вставка из нержавеющей стали AISI 321.
• Диапазон смещения вдоль оси 60 мм (-40/+20).
• Фланцы изготовлены из углеродистой стали St 37-2 с хромовым покрытием.

📥 Скачать технические характеристики в PDF

📥 Размеры компенсатора со свободными фланцами со вставкой L60
