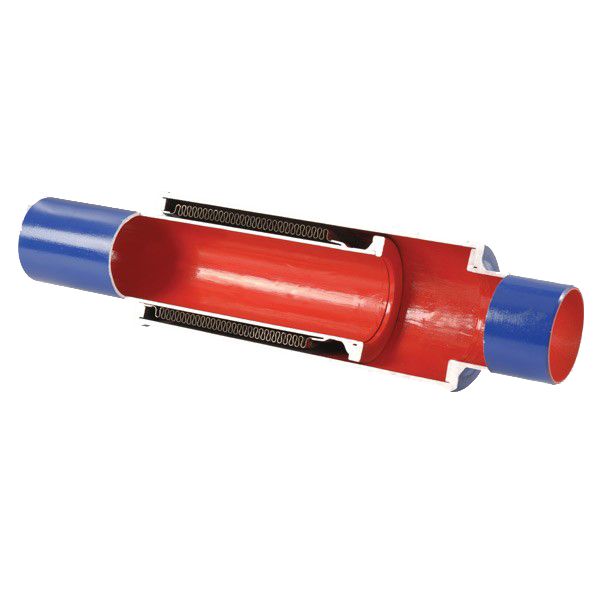

Компенсатор внешнего давления

Для поглощения больших смещений в длинных трубопроводах используются компенсаторы с большим количеством гофров в сильфоне. По мере увеличения длины сильфона возрастает риск деформации компенсатора. Лучшее решение данной проблемы — это применение сильфонного компенсатора внешнего давления с направляющей втулкой. Кроме того он используется там, где требуется высокий уровень безопасности при применении жидкостей (например, горячего масла и т.д.). Установка компенсатора не зависит от направления движения жидкости.

Сильфонный компенсатор с защитным кожухом производится со стандартными величинами смещения 30, 60, 90 и 120 мм, но возможно изготовление с другими величинами смещения по специальному запросу.

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401.

*Данная модель поставляется только под заказ. Примерный срок изготовления 4-6 недель.

Звоните нам по указанным телефонам, и мы с радостью подскажем Вам точную стоимость на сегодня, сроки поставки либо подберем подходящую модель, которая есть в наличии.

Описание сильфонного компенсатора внешнего давления

• Изготавливаются из нержавеющей стали в соответствии с DIN 17440.
• Фитинги изготавливаются из углеродистой или нержавеющей стали.
• Соединения: фиксированный фланец, соединение под приварку.
• Номинальный диаметр: DN 25(1”) – DN 1500 (60”).
• Рабочее давление: Pmax 16 бар. Pn 25 бар и выше — под заказ.
• Диапазон температур: в зависимости от материала — от -10 °С до + до 550 ° C.

Применение компенсатора сильфонного с наружным давлением

• Все виды теплового и механического расширения трубопровода.
• Широко применяются на подземных трубопроводах.
• Часто применяются в геотермальных системах.
