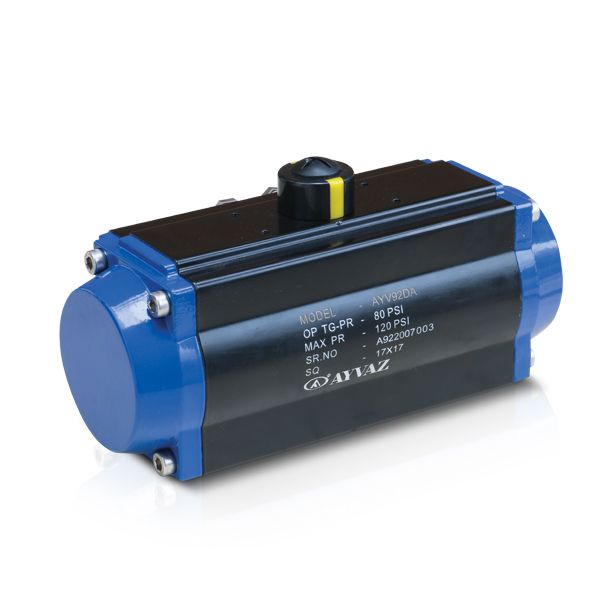

Пневматический привод одностороннего действия Ayvaz PAD-20

Пневматические приводы одностороннего действия применяются для затворов типа «Баттерфляй», шаровых кранов и обеспечивают функции включения-выключения и пропорциональное регулирование. Приводы нового поколения доступны в стандартной комплектации с кулачком на валу, с направлением открытия и закрытия ± 5 ° (опционально с концевым упором 0-90 ° для большего количества углов). Благодаря улучшенной и идеальной конструкции пневматические приводы одностороннего действия обеспечивают более высокий крутящий момент и увеличивают срок службы без увеличения диаметра поршня.

Пневматические приводы «Ayvaz» имеют предел хода 90 градусов и реечно-зубчатую передачу. Они могут обеспечить 11 Нм – 2900 Нм крутящего момента при давлении воздуха 8 бар.

Применение пружинных приводов является предпочтительным для легковоспламеняющихся, горючих и взрывоопасных сред. Если по какой-то причине, прекращается подача воздуха в привод (актюатор), клапан автоматически закрывается, чтобы предотвратить неконтролируемый поток жидкости. Безусловно, для закрытия приводов двойного действия требуется наличие сжатого воздуха (воздуха под давлением).

Для обеспечения функции включения-выключения и пропорционального регулирования клапанов в пневматические приводы одностороннего действия должен обязательно подаваться сжатый воздух.

Описание пневмопривода Ayvaz

Технические характеристики в PDF

• Корпус: экструдированный алюминий ASTM6005.
• Поршни: алюминиевые, покрыты твердым анодированием.
• Вал: сталь с никелированным покрытием.
• Уплотнение: нитрил NBR.
• Соединение: ISO 5211.
• Номинальный диаметр: для шаровых кранов DN 15 (1/2”) – DN 100 (12”); для затворов Баттерфляй DN 25 – DN 300.
• Диапазон температур: от -20 °С до 80 °С.

Применение пневматического привода Ayvaz:

• Поворотные затворы «Баттерфляй» и шаровые краны.
