Как правильно выбрать конденсатоотводчик

Системы парового отопления имеют немало преимуществ перед водяными. Для перемещения пара не требуются насосы, движется он быстрее, нагревая помещение в считанные минуты. Кроме того, затраты на устройство такой теплосети минимальны. Запуск и выключение осуществляются проще и быстрее. Система имеет и недостатки, одним из которых является конденсат, приводящий к гидроударам и коррозии труб. Своевременный отвод лишней жидкости и воздуха — необходимая мера для целостности и сохранности сети. Для этого в местах возможного скопления конденсата — на участках провисания труб, подъемах, возле узлов редуцирования, регулирующих клапанов, расходомеров, после теплообменников — устанавливают конденсатоотводчики. Выбор такого оборудования зависит от места его расположения в пароконденсатной системе.

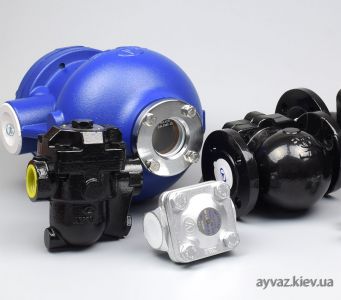

Виды конденсатоотводчиков

Чтобы правильно выбрать конденсатоотводчик, рассмотрим основные типы приборов:

• поплавковые;
• термодинамические;
• термостатические;
• биметаллические.

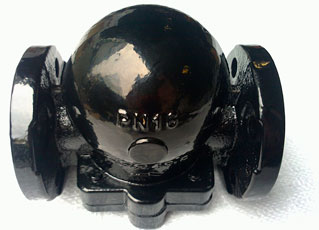

Поплавковый конденсатоотводчик

Действие этого устройства основано на разнице плотности пара и жидкости. Внутренний механизм приводится в движение от поплавка, соединенного с рычагом клапаном. Как только в корпусе скапливается конденсат, поплавок поднимается и открывает клапан, выпускающий жидкость. Когда уровень её снижается, и количество горячего пара в емкости преобладает, рычаг возвращается на место. Поплавковый конденсатоотводчик — лучший выбор для автоматически регулируемых систем, поскольку он обладает высокой пропускной способностью и стабильно работает в условиях перепадов давления.

Существует также конденсатоотводчики с опрокинутым поплавком, которые отличаются повышенной устойчивостью к гидроударам благодаря особенностям конструкции и высокой прочности механизма. Оба вида устройства склонны к замерзанию, поэтому их лучше выбирать для установки в отапливаемых помещениях.

Термодинамический конденсатоотводчик

Принцип действия этого устройства основан на разнице скорости движения жидкости и пара. Представляет собой вертикальную трубку, накрытую сверху диском. Когда в системе образуется конденсат, он проходит через конденсатоотводчик, приподнимает клапан и беспрепятственно выводится. При поступлении пара в пространство под клапаном, статическое давление под диском падает, и он опускается на седло, препятствуя выходу теплоносителя. Через время пар конденсируется, давление над диском снижается, и клапан снова открывается.

Термодинамический отводчик удобен в эксплуатации, не чувствителен к гидроударам, может работать при повышенных температурах. Поскольку он периодически пропускает пар, его не делают более 1″ в диаметре. Недостатки: подвержен замерзанию, работает шумно.

Термостатический конденсатооотводчик

Отводчик такого типа основан на принципе изменения агрегатного состояния в зависимости от температуры. Внутри механизма располагается капсула с легкоиспаряющейся жидкостью. Под воздействием горячего пара жидкость в капсуле закипает. В результате емкость расширяется, закрывая клапан. Затем образовавшийся конденсат остужает капсулу, и пар, находящийся в ней, переходит в жидкое состояние, сжимая упругий элемент. К сожалению, термостатический отводчик не эффективен в системах с изменяющимся давлением и температурой. Зато он идеально подходит для дренажа паровых линий и различного теплообменного оборудования. Также его можно выбрать в качестве прерывателя вакуума.

Биметаллический конденсатоотводчик

Такое устройство является разновидностью термостатического конденсатоотводчика. Только вместо капсулы с жидкостью, закрывающей клапан, здесь используется набор биметаллических пластин. Они изгибаются по мере нагревания паром и опускают шток на седло. Жидкость, проходящая через устройство, остужает пластины, и они возвращаются в исходное состояние, выпуская конденсат. Данный механизм очень надежен и отлично работает даже при отрицательных температурах снаружи и высоком давлении в системе. Имеет компактный размер и небольшой вес. Его можно выбрать для наружных систем. Может располагаться в любом положении, в то время как все другие типы отводчиков устанавливают горизонтально.

Методика подбора конденсатоотводчиков

В первую очередь не стоит забывать о требованиях к качеству. В нашем магазине представлены изделия турецкой компании Ayvaz, известной во всем мире как производитель недорогого и высококачественного оборудования для трубопроводов. Вся продукция, предлагаемая в каталоге, сертифицирована.

Также, чтобы правильно выбрать конденсатоотводчик, нужно учесть следующие параметры:

• место установки (внутри или снаружи отапливаемого помещения);
• тип потребителя, после которого устанавливается устройство;
• максимальную рабочую температуру и давление;
• диапазон перепадов давления;
• пропускную способность;
• типоразмер.

Все эти данные указаны в технических характеристиках оборудования. Но чтобы не перечитывать весь каталог, воспользуйтесь для ориентировки таблицей. В ней отмечено, какие виды конденсатоотводчиков подходят для тех или иных типов потребителей.

Таб.1 Выбор конденсатоотводчиков

Как только определитесь с видом отводчика, переходите в соответствующий раздел каталога, чтобы выбрать модель, подходящую по остальным параметрам.

Затрудняетесь с выбором? Получите бесплатную консультацию у наших экспертов!

Правильный выбор конденсатоотводчика — залог слаженной работы пароконденсатной системы. Если вы сомневаетесь, насколько хорошо подойдет в вашем случае та или иная модель, позвоните нашим специалистам. Они зададут вам несколько наводящих вопросов, и подберут товары, идеально соответствующие вашим требованиям.
