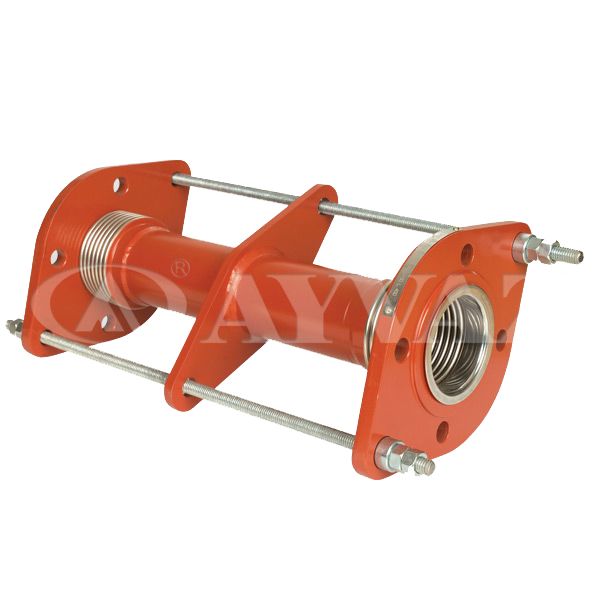

Компенсатор с ограничительным штоком

Универсальный компенсатор Ayvaz с ограничительным штоком (с ограничительной стяжкой) — это такой элемент трубопроводной арматуры, который устанавливается в определенных местах трубопроводов для обеспечения непрерывного и эффективного функционирования систем. Устраняет напряжения, разрывы и проблемы, вызванные усадкой зданий. Этот тип компенсаторов состоит из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение.

Компенсатор с широким диапазоном охвата, имея стандартные величины осевого смещения, позволяет погасить боковые смещения в 50, 100, 150 и 200 мм. Возможно также изготовление компенсаторов с другими величинами смещения по специальному запросу. Промежуточные значения смещений можно регулировать с помощью ограничительной стяжки.

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401. Наличие двух сильфонов и стяжек с обеих сторон позволяют компенсировать любые виды смещений.

*Данная модель поставляется только под заказ. Примерный срок изготовления 4-6 недель.

Звоните нам по указанным телефонам, и мы с радостью подскажем Вам точную стоимость на сегодня, сроки поставки либо подберем подходящую модель, которая есть в наличии.

Характеристики компенсатора с ограничительным штоком

• Изготавливаются из нержавеющей стали в соответствии с DIN 17440
• Aитинги изготавливаются из углеродистой или нержавеющей стали.
• Соединение: подвижный фланец; под приварку.
• Номинальный диаметр: DN25 (1”) – DN1000 (40”).
• Максимальное рабочее давление: Pn 16 бар.
• Диапазон температур: от -10 °С до + до 550 °C.

Применение компенсатора с ограничительной стяжкой

Любые участки возможного смещения в зданиях, подземные и надземные трубопроводы, воздуховоды и т.д., все виды трубопроводных систем с жидкостями.
