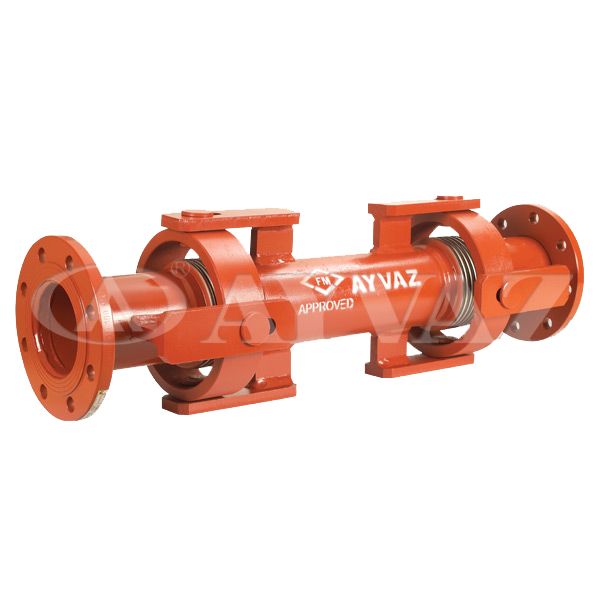

Сейсмический компенсатор с карданным шарниром

Дилатационный сейсмический компенсатор с карданным шарниром предохраняет систему трубопровода от разрушений и поломок, поглощая смещения по всем направлениям (по осям X, Y, Z и круговые движения), вызванные сотрясениями, усадками и т.п. Его гибкая и подвижная конструкция (карданного типа) позволяет избегать возникновения напряжений в неподвижных (жестких) трубопроводных системах. Этот тип компенсаторов состоит из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение.

Наличие сертификата FM.

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401. Наличие двух сильфонов с карданным шарниром позволяют компенсировать любые виды смещений.

Сейсмические компенсаторы с карданным шарниром производятся со стандартными значениями боковых смещений в 100, 200, 300 и 400 мм. Возможно также изготовление компенсаторов с другими величинами смещения по специальному запросу.

Сейсмические компенсаторы с карданным шарниром производятся в стандартном исполнении с диапазоном давлений класса PN16.

*Данная модель поставляется только под заказ. Срок производства от 4 до 6 недель.

Чтобы узнать точную стоимость и сроки поставки, звоните нам по указанным телефонам, и наши менеджеры с радостью подскажут Вам все условия.

Описание сейсмического компенсатора с карданным шарниром

• Изготавливаются из нержавеющей стали в соответствии с DIN 17440.
• Фитинги могут изготавливаться из углеродистой или нержавеющей стали.
• Cоединение: подвижный фланец; соединение под приварку.
• Номинальный диаметр: DN25 (1”) – DN1000 (40”).
• Рабочее давление: PN16.
• Диапазон температур: в зависимости от материала — от -196 °С до + до 600 °C.

Применение сейсмического компенсатора карданного типа:

• топливохранилища, нефтебазы;
• для присоединения машин и механизмов;
• на всех трубопроводах.
